Pětiosé CNC obrábění

Pětiosé obrábění

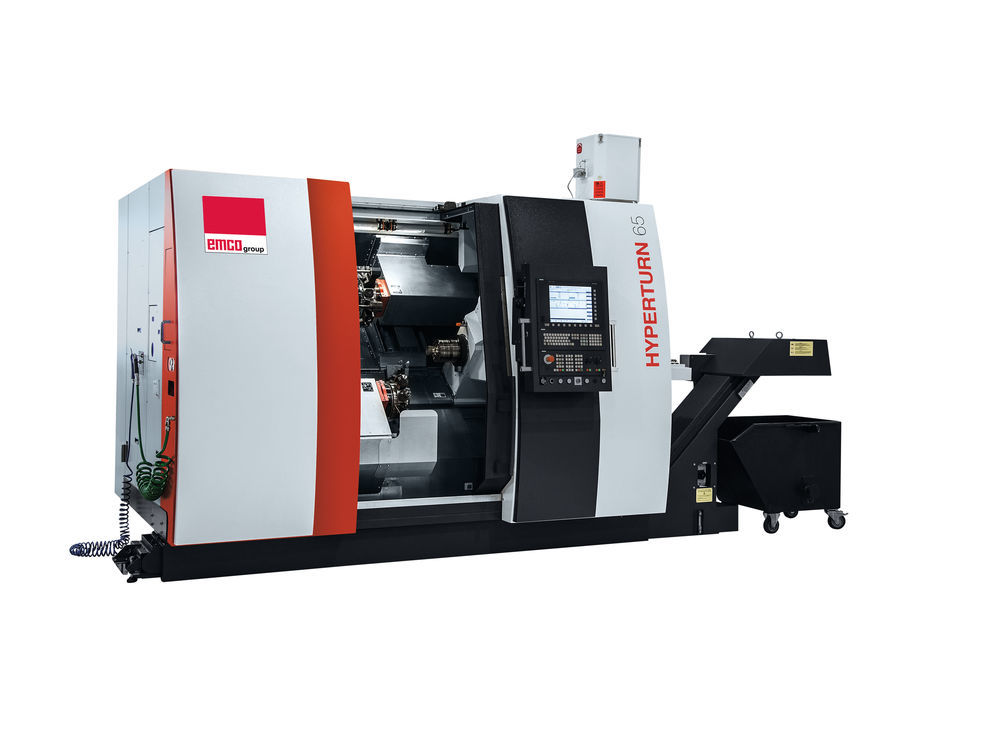

HYPERTUN 65 Powermill

HYPERTUN 65 Powermill

HYPERTUN 65 Powermill je dvouvřetenový, dvoukanálový soustruh kombinovaný s výkonným, pětiosým, frézovacím vřetenem, zásobníkem na 104 nástrojů a řídicím systémem Sinumerik 840D.

Ke stroji pro komplexní obrábění využíváme CAM software Esprit, který umožnuje řídit tento dvoukanálový a velmi komplexní stroj ve všech osách současně, a efektivně dosáhnout na skutečný potenciál tohoto multiosého obráběcího centra.



Technické údaje

Pracovní prostor

X1/X2 (frézovací hlava/revolverová hlava): 405 / 210 mm;
Z1/Z2 (frézovací hlava/revolverová hlava): 1 050 / 1 050 mm;
Y1/Y2 (frézovací hlava/revolverová hlava): 220 / 100 mm;

  • Z3 (pohyb protivřetena): 1 050 mm
  • max. průchod vřetenem: 64 mm
  • velikost sklíčidla: 250 mm
  • oběžný průměr nad lóžem: 500 mm
  • vzdálenost mezi vřeteny: 1 300 mm
  • frézovací hlava 12 000 ot./min
  • počet nástrojů v zásobníku: 104

Hlavní vřeteno

  • max. otáčky: 5 000 ot./min
  • C osa

Protivřeteno

  • max. otáčky: 5 000 ot./min
  • C osa

Tento stroj a programovací software byly pořízeny z projektu „Vybavení prototypové dílny společnosti Mnástrojárna s.r.o., reg. č. CZ.01.1.02/0.0/0.0/16_092/0010019".
Na stroji nabízíme provádění zkoušek externím subjektům za tržních podmínek.

Soupis nabízených zkoušek

  • ověření konstrukce (výroba prototypů)
  • měření složitých tvarů
  • ověření technologické obrobitelnosti

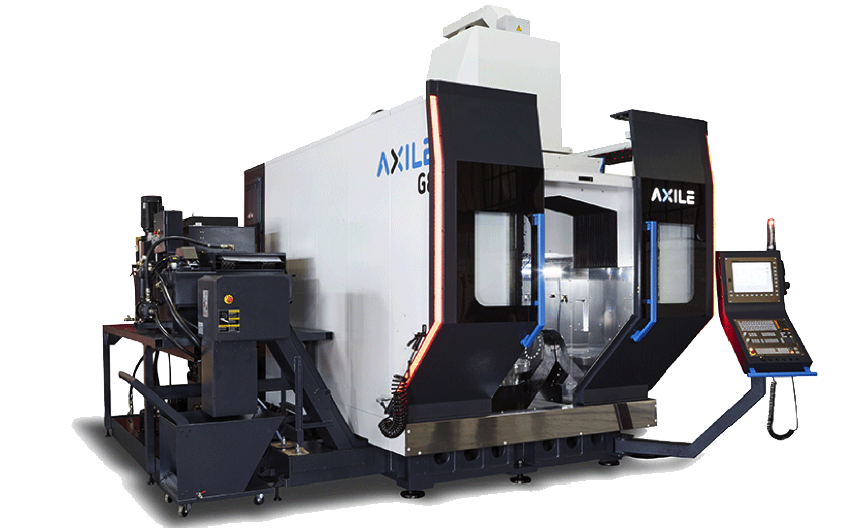

AXILE G8

Pětiosé obráběcí centrum AXILE G8 patří mezi velká frézovací centra určená pro kontinuální pětiosá obrábění velkých obrobků až do průměru 1 000 mm. Centrum se vyznačuje vysokou tuhostí díky uložení kolébky v litinovém rámu stroje na obou stranách a dvěma motory v ose Y.

Centrum je postaveno na řídicím systému HEIDENHAIN iTNC640 s pravítky pro zpětné odměřování. Programuje se přes CAD/CAM software NCG a ESPRIT. Je vybaveno automatickými sondami pro měření obrobků a laserové měření nástrojů.



Technické údaje

  • otáčky vřetena: 15 000 ot./min.
  • maximální průměr obrobku: 1 000mm
  • počet nástrojů: 120
  • přejezdy X / Y / Z/: 800 / 850 / 550 mm
  • osy A/C: (+-120°)/ 380°
  • průměr stolu: 800 mm
  • zatížení stolu: 3000 kg
  • kužel vřetena: HSK 63A

Vybavení

  • HSK 63A na kleštiny ER32 délky 100 mm – 70 ks
  • HSK 63A na kleštiny ER32 délky 150 mm – 40 ks
  • HSK 63A na kleštiny ER32 délky 50 mm – 30 ks


Tento stroj a vybavení byly pořízeny z projektu „Vybavení nového prototypového centra společnosti MNástrojárna s.r.o., reg. č. CZ.01.1.02/0.0/0.0/17_093/0012410".
Na stroji nabízíme provádění zkoušek externím subjektům za tržních podmínek.

Soupis nabízených zkoušek

  • ověření konstrukce (výroba prototypů)
  • měření složitých tvarů
  • ověření technologické obrobitelnosti
