Náš tým zajišťuje širokou škálu výroby v oblasti CNC obrábění i komplexních dodávek dílů včetně povrchových a tepelných úprav. Máme moderní CNC strojový park se stářím strojů maximálně 5 let. Klademe vysoký důraz na přesnost a kvalitu našich výrobků. Soustředíme se na kusovou a malosériovou výrobu.

CNC soustružení - vyrábíme vše od jednodušších soustružnických dílů, až po ty nejnáročnější hřídele, ozubená kola, ale i soustružené a současně pětiosé frézované díly. Vše díky kombinaci běžného dvouvřetenového soustruhu a pětiosého obráběcího centra v jednom stroji.

CNC frézování - disponujeme několika obráběcími centry, včetně dvou pětiosých, které programujeme přes CAD/CAM software ZW3D, Esprit či NCG CAM. Vyrábíme a dodáváme veškeré tvarově složité i rozměrově přesné díly až do průměru 900 mm.

Elektroerozivní obrábění – mimo třískové metody obrábění nabízíme drátové řezání velkých dílců. Drátořez FANUC ROBOCUT programujeme přes software Cami a řežeme obrobky až do výšky 500 mm.

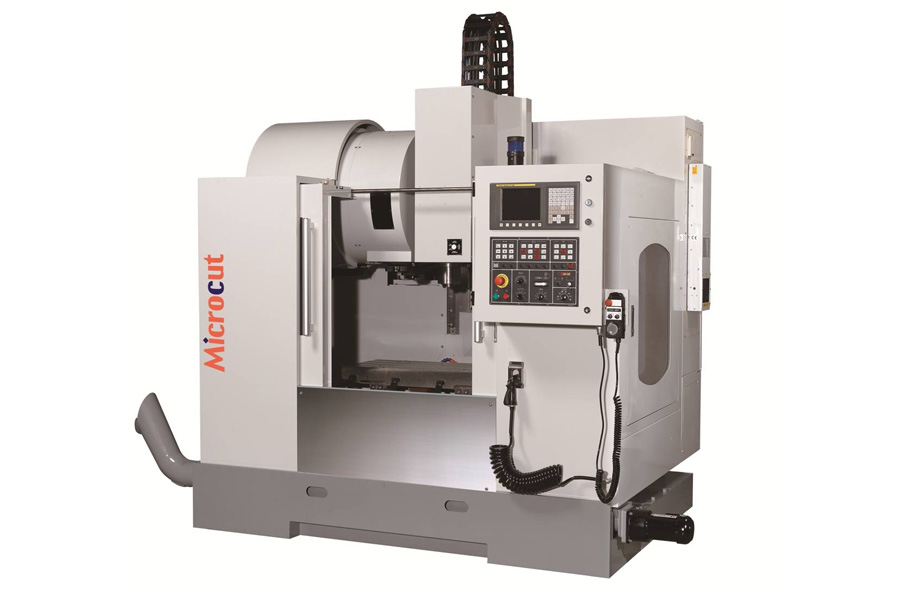

VMCA 760

Toto malé, spolehlivé, tříosé, frézovací centrum umožňuje frézování, vrtání, vyvrtávání, i přímé řezání závitů. Stroj pracuje s operačním systémem Fagor vynikajícím pro produktivní kusovou výrobu.

Svou snadnou programovatelností stroj výrazně urychluje výrobní cyklus a snižuje výrobní náklady, čímž zvyšuje celkovou efektivitu výroby, a umožňuje tak dosáhnout uspokojivých ekonomických výsledků.



Technické údaje

  • t-drážky (šířka × rozteč × počet): 16 × 100 × 4 mm
  • přejezdy X / Y / Z:  760 / 440 / 460 mm
  • kužel vřetena: ISO 40
  • otáčky vřetena: 8 000 ot./min
  • zatížení stolu: 350 kg
  • plocha stolu: 900 x 410 mm

VMCA 760

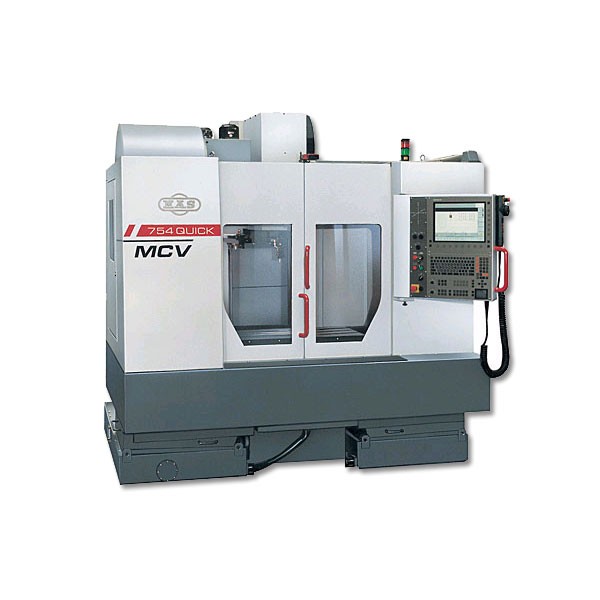

MCV 754Q

MCV 754Q

Další z našich malých obráběcích center s vysokou tuhostí i přesností díky pravítkům zpětného odměřování HEIDENHAIN. Stroj je postaven na nosném litinovém rámu ve tvaru C a disponuje řídicím systémem HEIDENHAIN iTNC530 HSCI a zásobníkem na 24 nástrojů s mechanickou rukou pro rychlou výměnu nástrojů.



Technické údaje

  • otáčky vřetena: 10 000 ot./min.
  • počet nástrojů: 24
  • přejezdy X / Y / Z: 754 / 500 / 550 mm
  • plocha stolu: 1 000 x 500 mm
  • zatížení stolu: 400 kg
  • kužel vřetena: ISO 40

AXILE G8

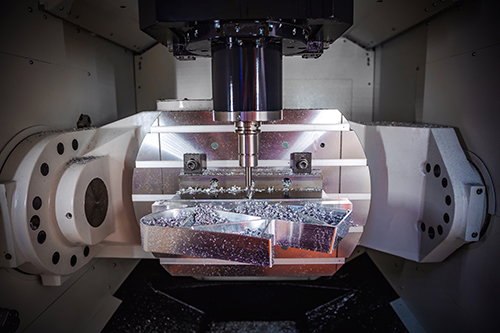

Pětiosé obráběcí centrum AXILE G8 patří mezi velká frézovací centra určená pro kontinuální pětiosá obrábění velkých obrobků až do průměru 1 000 mm. Centrum se vyznačuje vysokou tuhostí díky uložení kolébky v litinovém rámu stroje na obou stranách a dvěma motory v ose Y.

Centrum je postaveno na řídicím systému HEIDENHAIN iTNC640 s pravítky pro zpětné odměřování. Programuje se přes CAD/CAM software NCG a ESPRIT. Je vybaveno automatickými sondami pro měření obrobků a laserové měření nástrojů.



Technické údaje

  • otáčky vřetena: 15 000 ot./min.
  • maximální průměr obrobku: 1 000mm
  • počet nástrojů: 120
  • přejezdy X / Y / Z/: 800 / 850 / 550 mm
  • osy A/C: (+-120°)/ 380°
  • průměr stolu: 800 mm
  • zatížení stolu: 3000 kg
  • kužel vřetena: HSK 63A

Vybavení

  • HSK 63A na kleštiny ER32 délky 100 mm – 70 ks
  • HSK 63A na kleštiny ER32 délky 150 mm – 40 ks
  • HSK 63A na kleštiny ER32 délky 50 mm – 30 ks


Tento stroj a vybavení byly pořízeny z projektu „Vybavení nového prototypového centra společnosti MNástrojárna s.r.o., reg. č. CZ.01.1.02/0.0/0.0/17_093/0012410".
Na stroji nabízíme provádění zkoušek externím subjektům za tržních podmínek.

Soupis nabízených zkoušek

  • ověření konstrukce (výroba prototypů)
  • měření složitých tvarů
  • ověření technologické obrobitelnosti

Pětiosé CNC obrábění

HYPERTUN 65 Powermill

HYPERTUN 65 Powermill

Dvouvřetenový soustruh a pětiosé frézovací centrum v jednom - to je HYPERTUN 65 Powermill vybavený řídicím systémem Sinumerik 840D a CAD/CAM systémem Esprit. Zapojením tohoto stroje do pracovního procesu odpadají zdlouhavé a nákladné operace v několika výrobních cyklech tím, že se sloučí do jednoho.

Soustružíme rovněž na vysokoproduktivním stroji SAB 50 CNC se šikmým nožem a lineárními vedeními. Soustruh charakterizuje jeho vysoká spolehlivost, přesnost a jednoduchá obsluha operačního systému Fagor.



Technické údaje

  • maximální točná délka: 1150 mm
  • točný průměr nad lóžem: 500 mm
  • otáčky vřeten 5 000 ot./min.
  • otáčky frézovacího vřetena: 12 000/ot./min
  • počet nástrojů v zásobníku: 104
  • velikost sklíčidla: 250 mm
  • vzdálenost mezi hroty: 1 300 mm
  • průchod vřetena: 64 mm
