Konvenční obrábění

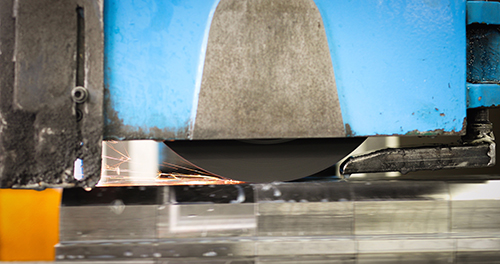

Broušení na plocho


Broušení na plocho provádíme na rovinné brusce BPH 20, s pomocí níž realizujeme např. přesně broušené plochy, měrky, plochy náročné na rovinnost a jakost povrchu. Jedná se o velice zachovalý, spolehlivý a přesný stroj, jež dosahuje takřka nulové tolerance rovinnosti a přesnosti na 0.003 mm. Stroj je vybaven odmagnetováním pro snadné uvolnění obrobku po broušení. Maximální dosahovaná jakost povrchu: Rz 1,6 (ve výjimečných případech kusové výroby i 0,8). Další technické údaje viz níže.

Technické parametry:

  • max. šířka broušení: 220 mm;
  • max. délka broušení: 630 mm;
  • upínací plocha: 200 x 630 mm;
  • max. výška broušení: 350 mm;
  • hmotnost stroje: 1 380 kg;

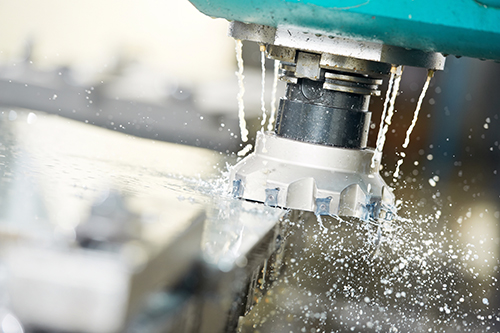

Frézování


Na veškeré hrubovací frézařské operace používáme konzolovou frézku TOS FA 3V, která je vybavena strmým kuželem ISO 40, což koresponduje s velkou tuhostí frézky, a digitálním odměřováním Limat s ochranou IP 67 několikanásobně zvyšujícím její přesnost a produktivitu práce.

Tuto frézku často uplatňujeme i při frézování rozměrnějších dílů a dalších úkonech s vyššími nároky na tuhost stroje, nebo při nichž je třeba větších přejezdů. Frézka rovněž zvládá přesné rozvrtávání a jemné frézování. Mezi přednosti frézky patří bezesporu silný 4KW motor, jenž stačí i na opravdu těžké hrubovací operace. Lze s ní snadno vyrobit např. nerotační díly, úchyty, základové desky, drážky pro pera či hranaté díly nejrůznějších tvarů. Technické údaje viz níže.

Technické parametry:

  • upínací plocha stolu (šířka x délka): 250 x 1 250 mm;
  • pohyb stolu strojní:
    - podélný: 800 mm;
    - příčný: 275 mm;
    - svislý: 400 mm;
  • kužel ve vřetenu: ISO 40;
  • výsuv pinoly: 75 mm;
  • otáčky vřetena:
    - počet stupňů: 12;
    - rozsah ve 2 řadách: 45 – 2 000 ot./min, 63 – 2 800 ot./min.;
  • posuvy:
    - počet stupňů: 13;
    - podélné a příčné: v rozsahu 14 – 900 mm/min.;
    - svislé: v rozsahu 4 – 250 mm/min.

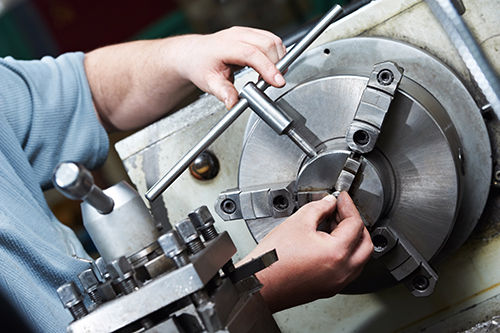

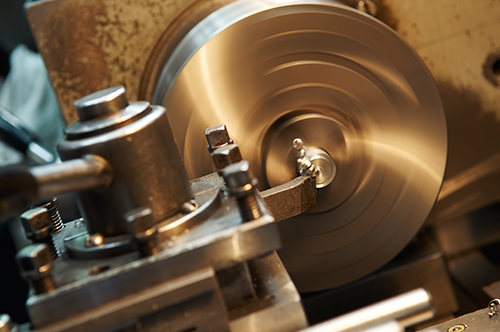

Soustružení


Převážnou většinu soustružnických prací provádíme na soustruhu SV 18 RA 1250. Jedná se o vynikající spolehlivý stroj československé výroby, který dodnes nebyl takřka překonán (zvláště co se týče kvality a multifunkčnosti stroje). K soustruhu disponujeme veškerým příslušenstvím, tudíž jsme schopni zrealizovat operace i vysoce technologicky náročné - s výjimkou obrábění odlitků pístů spalovacích motorů. Vyrábíme např. čepy, hřídele, ozubená kola, kužely, všechny rotační dílce i excentrické složitých konvexních a konkávních tvarů. Technické údaje viz níže.

Technické parametry:

  • rozsah otáček vřetena: 14 – 2 800 ot./min.;
  • rozsah podélných posuvů: 0,02 – 2,8 mm/ot.;
  • rozsah příčných posuvů: 0,01 – 1,4 mm/ot.;
  • Oběžný průměr nad ložem: 360 mm;
  • Oběžný průměr nad suportem: 215 mm;
  • maximální točná délka: 1 250 mm;
  • maximální hmotnost obrobku: 300 kg.
